Gaggia εσωτερικά.
Thank you for reading this post, don't forget to subscribe!
Το πίσω μέρος της μηχανής.
Φωτογραφία από πάνω.
Αριστερά το μαύρο κουτί έχει την πλακέτα
Δεξιά από το κουτί φαίνεται ο κόφτης . Μπροστά και στο κέντρο φαίνεται το άσπρο πηνίο. Αυτό τραβάει και ανοίγει ένα μικρό κουτάκι στο οποίο φτάνει ο αλεσμένος καφές από τον κόφτη και λειτουργεί ως ογκομετρητής.
Ο χώρος του ογκομετρητή ρυθμίζετε από το χρήστη της μηχανής. Έχει μεγάλης ικανότητας ρύθμιση.
Τα μαχαίρια ρυθμίζονται και αυτά από τον χρήστη, με δυνατότητα μεγάλου εύρους ρύθμιση.
Ο συνδυασμός των δύο παραπάνω μπορούν να φτάσουν το grup και την αντλία εκτός ορίων.
Αριστερά φαίνεται η γνωστή παλμική αντλία. Δεξιότερα φαίνεται λίγο το μοτέρ του κόφτη.
Εδώ φαίνονται τα boiler. Έχει ένα τύπου θερμομπλόκ, αρκετά μεγάλο σε όγκο. Και ένα δεύτερο πίσω του για τον ατμό.
Είναι μέσα στη γκρι θήκη. (μονωτικό υλικό ).
Η διάταξη των εξαρτημάτων είναι ίσως λίγο ακατάστατη.

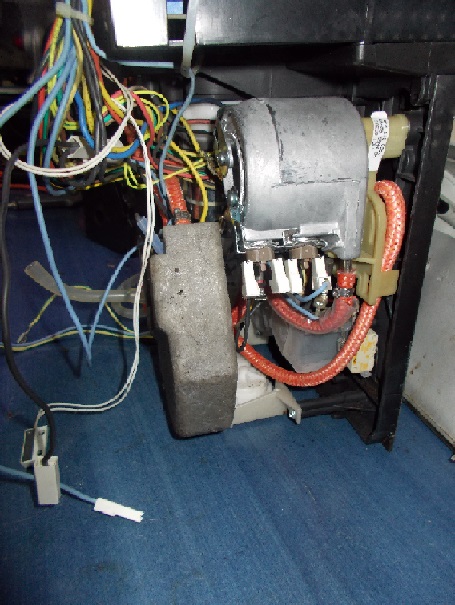

Αυτό είναι το μπροστινό μέρος του boiler.
Τα δύο κόκκινα λάστιχα καταλήγουν στην καφέ μύτη, με τα δύο κόκκινα λαστιχάκια.
Τό ένα λάστιχο φέρνει το ζεστό νερό στην μύτη και επικοινωνεί με το άλλο που συνεχίζει την πορεία του νερού προς το δεύτερο boiler.
Η καφέ μύτη είναι έχει εσωτερικά ένα ελατήριο που σπρώχνει ένα μηχανισμό και ταπώνει την μύτη ώστε να μην τρέχει νερό από αυτήν.
Το grup με μία κίνηση που κάνει θηλυκώνει αντίστοιχα ένα εξάρτημα στην μύτη, στεγανοποιεί με τα δύο λαστιχάκια και ταυτόχρονα πατάει και το μηχανισμό με μηχανικό τρόπο ,( από ένα μικρό πλαστικό που δεν φαίνεται σε αυτή την φωτογραφία καλά), και παίρνει έτσι το ζεστό νερό από το κάτω σημείο την μύτης, για τον εσπρέσσο.
